Конденсатор Mundorf M-Lytic AG+ GO
О бренде
Для любой акустической системы комбинация компонентов кроссовера является основополагающей - говорим ли мы о домашней или автомобильной акустике. С момента основания компании в 1986 году Раймунд Мундорф (Raimund Mundorf) занимается разработкой высококачественных компонентов кроссовера.
Подробнее о бренде MundorfОбзоры товаров под маркой Mundorf (3)Официальный сайт Mundorfwww.mundorf.com
Описание конденсатора Mundorf M-Lytic AG+ GO

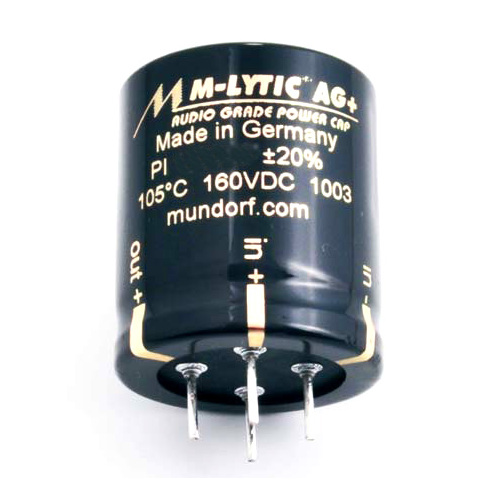

Конденсаторы MLGO+ • glue-on имеют прямые немагнитные выводы из луженой меди диаметром 1,2мм, что примерно соответствует 17AWG. Кроме того, существует специальная липкая подложка MPSA • Mounting Pad, которая снижает вибрации и препятствует смещению конденсатора.
Четырех-полюсная технология: Раздельные входы и выходы обеспечивают оптимальный контакт, максимальную отдачу, наилучшие импульсные характеристики, отсутствие магнитных потерь и отличную фильтрацию. Для установки этих конденсаторов рекомендуется использование специального припоя MUNDORF.
- Обсуждение конденсатора Mundorf M-Lytic AG+ GO
Если вы заметили на нашем сайте неточность в описании или характеристиках товара, пожалуйста, свяжитесь с нами.
К сожалению, мы не даём консультации по подбору комплектующих. Покупатель радиодеталей, планирующий вносить изменения в какую-либо схему, либо конструирующий новое устройство, должен обладать квалификацией инженера. Ему должно быть достаточно технических характеристик, опубликованных на нашем сайте. Комплектующие, включая конденсаторы не являются готовыми изделиями, поэтому мы не можем и не имеем права давать советы по подбору компонентов. Всё должно быть в соответствии с принципиальной схемой.
1)10000 µF 80 Volt - Ø35xH50 mm, выводы Ø1,20xH8 mm
2)15000 µF 63 Volt - Ø35xH60 mm, выводы Ø1,20xH8 mm.
Размеры конденсаторов Вы можете посмотреть по ссылке .
Ёмкость указана общая.
Ø35xH60 mm
https://www.mundorf.com/audio/en/shop/capacitors/power_caps/mlytic_plus/MLytic-AG+/?card=2504
Размеры конденсатора Вы можете посмотреть по ссылке.
http://www.mundorf.com/en/?category=hifi&menu=caps_power&content=mlytic_ag_4pin
Возможно тут речь идет о конденсаторах MLytic HV+ (4-Pin High Voltage Power Cap).
http://www.mundorf.com/en/?category=hifi&menu=caps_power&content=mlytic_hv_4pin
Спасибо.
На официальном сайте Мундорф есть информация о конденсаторах AG+ GO 550 V на 100, 220 и 470 uF (в самом низу таблица с размерами), эти номиналы доступны к заказу у нас.
Конденсаторы с напряжением 550 V сняты с производства, поэтому отсутствуют на сайте производителя. У нас они еще есть, поэтому Mundorf M-Lytic AG+ GO 500 VDC 680 uF Вы можете видеть на нашем сайте.
Об этом мы все знаем. Это допустимое напряжение между обкладками конденсатора - т.е. между разноименными выводами этого конденсатора. А я вас спрашивал о допустимом напряжении между двумя выводами одной обкладки конденсатора. Это напряжение ограничивается допустимой мощностью рассеивания на обкладке конденсатора (поскольку через этот конденсатор течет весь ток нагрузки, а обкладки и выводы не являются сверхпроводниками, то между выводами одной обкладки имеет место падение напряжения и выделяется определенная мощность, способная при определенном значении разрушить конденсатор. Если, к примеру, вы подадите на одноименные выводы этого конденсатора даже самое малое напряжение, которое вы привели как допустимое - 63 В, конденсатор взорвется, поскольку может выделиться мощность в несколько сот (!) Ватт.
Кстати, в предыдущем сообщении я привел расчеты только для одной обкладки. А поскольку обкладок два, то и мощность будет в 2 раза больше - 20 Ватт и 2 Ватта при токе нагрузки 10 А и сопротивлении между одноименными выводами 0,1 Ом и 0,01 Ом.
Давайте вместе посчитаем. Пусть сопротивление между одноименными выводами будет 0,1 Ом. Казалось бы, сопротивление настолько мало, что никто не станет его учитывать при расчете фильтра.
Но этот конденсатор особенный - в отличие от обычных двухвыводных конденсаторов, через этот конденсатор течет весь ток нагрузки. Примем ток нагрузки 10 А. Тогда мощность, рассеиваемая на конденсаторе будет равна 10 Ватт. Согласитесь, этим уже нельзя пренебречь. Даже если сопротивление будет в 10 раз меньше (0,01 Ом), мощность будет 1 Ватт, что тоже вселяет определенные сомнения, когда речь идет об оксидных конденсаторах, склонных взрываться даже будучи совершенно холодными.
Поэтому хотелось бы услышать более компетентные комментарии по этому конденсатору.
Ну, тогда, может быть, вы сможете сообщить нам допустимое максимальное напряжение между выводами "In" и "Out" одной обкладки этого конденсатора? И сопротивление между выводами "In" и "Out" одной обкладки?
Кстати, сопротивление между выводами "In" и "Out" одной обкладки не просто желательно, а необходимо знать для расчета сглаживающего фильтра блока питания. Просто измерьте его омметром - это же несложно - и скажите нам, пожалуйста.
Рабочее напряжение конденсаторов Mundorf M-Lytic AG+ GO различное, 63 В, 80 В, 100 В, 160 В, 500 В, 550 В, и номинал рабочего напряжения подбирается непосредственно под задачу (с некоторым запасом).
Сопротивление выводов слишком мало, и его невозможно измерить обычным омметром. При расчете фильтра его значением можно пренебречь.
По законам физики, если через тело проходит ток, и тело не является сверхпроводником, то это тело всегда будет неизбежно греться. Чем больше ток, тем интенсивнее греется. Как бы тщательно вы ни подбирали напряжение.
В отличие от двухвыводных конденсаторов, через обкладки которых постоянный ток нагрузки не течет, эти конденсаторы имеют по 2 вывода с каждой обкладки. Следовательно, ток нагрузки будет входить в один вывод обкладки, проходить через обкладку (нагревая ее) и выходить через второй вывод этой же обкладки. На схеме подключения этого конденсатора, которую вы сами и привели, это хорошо видно.
Конденсатор может разрабатываться для сглаживающий фильтров даже самых топовых референсных усилителей космической отрасли, но они не могут быть выше законов физики.
Скажите, пожалуйста, каково ограничение по току у этого конденсатора, и насколько оправдано применение "греющегося" конденсатора, когда и обычные-то (негреющиеся) конденсаторы нередко разрываются?
Ознакомиться с размерами конденсаторов серии можно здесь:
http://www.mundorf.com/en/?category=hifi&menu=caps_power&content=mlytic_ag_4pin
Спасибо.
Запараллеливание конденсаторов широко практикуется для достижения необходимой суммарной ёмкости сглаживающего фильтра питания.
Какие конденсаторы посоветуете в фильтр анодного,нужны пары на 68Мкф и 220Мкф? Как понимать вольтажность электролитов,если на корпусе написано 160VDC,а в прайсе у вас указано что конденсатор расчитан на 550вольт?
Рабочее напряжение конденсатора может составлять и 160VDC, может 550VDC, его можно выбрать со страницы товара, нажав на закладку выбора значения.
По вопросам подбора и применения конденсаторов, пожалуйста, обращайтесь на форум Аудиомании:
http://www.audiomania.ru/forum/, раздел "Сделай сам", "Конденсаторы".
Спасибо.
Номинал конденсатора указывается на его корпусе. Конструктивно модель выполнена с двумя положительными и двумя отрицательными выводами, что позволяет конденсатор надежно крепить на плату печатного монтажа, одновременно, снижая величину активного сопротивления выводов (R).
http://www.mundorf.com/en/?category=hifi&menu=caps_power&content=mlytic_application_note
Только дополню.
Известно, что качество работы любого электронного устройства во многом зависит от качества его питания. В свою очередь, блок питания ЭУ обладает целым рядом собственных характеристик, на которые способна повлиять в том числе и разводка печатной платы. Конструктив данной модели конденсатора mundorf построен с учетом правильно спроектированной печатной платы, с целью максимально эффективной работы конденсатора и БП в целом.
Азы (и не только) в этой области мне известны. Много лет назад я занимался проектированием помехоподавляющих сигнальных фильтров и столкнулся с упомянутым фильтром с распределёнными параметрами, но для сигнальных цепей. Я хотел лишь узнать, является ли данное изделие его функциональным аналогом для цепей питания.
Отчасти данное изделие можно считать фильтром с распределёнными параметрами, однако, производитель приводит схему использования конденсатора, в которой имеются и дополнительные ёмкости для более высоких частот.
Спасибо.
Спасибо Вам за личное мнение!
Однако, конденсатор необычный.
Вот разница: http://www.mundorf.com/en/?category=hifi&menu=caps_power&content=mlytic_application_note.
Спасибо вам за схему, но мое, как вы выразились, личное мнение основано именно на этой схеме. Ума не приложу, где вы увидели разницу между моим мнением и вашей схемой, но если вы сумеете обосновать разницу между моим мнением и вашей схемой, это будет ваш вклад в науку физику!
Как я и сказал, вся "необычность" вашего конденсатора заключается в том, что от каждой обкладки выходят по 2 вывода, а не по 1, как в "обычных" конденсаторах. И на вашей схеме это это очень хорошо показано. Правда, необычность эта очень полезная, что я не оспаривал и в предыдущем сообщении.
Кроме собственных параметров конденсатора имеются и параметры печатного монтажа. К сожалению эти параметры, паразитные. Для их минимизации производитель конденсаторов и разработал своё изделие, отличающееся от стандартного, двуногого.
Владимир Лобков, мы тут все с уважением относимся к магазину Аудиомания, потому что вы прибегаете к маркетинговым уловкам не больше, чем это дозволено правилами приличия. Поэтому не упорствуйте и не портите наши впечатления. Тем более, товар действительно хорош и не нуждается в маркетинговых уловках.
