Компендиум, или краткое руководство по High End-аудио. Акустические системы, статья. Журнал "АудиоМагазин"
Знаете ли вы, какая часть электродинамического излучателя самая дорогая? Нет, не золотая катушка и не диффузор из японской бумаги, а магнит.
СКОВАННЫЕ ОДНОЙ ЦЕПЬЮ
Изложенная в предыдущей части задача магнитной цепи — создать высоколинейное и мощное магнитное поле в воздушном зазоре, в котором перемещается звуковая катушка, — возложена не только на магнит, а на весь магнитопровод: магнит (магнитомягкий материал), задний и передний фланцы плюс керн (магнитотвердые материалы). Да что там, геометрия воздушного зазора и воздух в нем могут как помочь, так и навредить, причем в такой степени, что никакой магнит не исправит положения. Ведь вместо воздуха в зазоре может быть специальная магнитопроводящая среда, например ферромагнитная жидкость. Но об этом позже.
ЧТО ОБЩЕГО У АНГЛИЧАНИНА ДЖИЛБЕРТА, ДАТЧАНИНА ЭРСТЕДА, ФРАНЦУЗА АМПЕРА И ХОЛОДИЛЬНИКА?
Магнит — это вещь, природа которой понятна всем. Для звукотехники вроде все предельно просто: нужен магнит помощнее. Так оно и есть, но при этом в мощном излучателе, например низкочастотном, магнитная цепь нагревается. По звуковой катушке течет ток, и вследствие ее сопротивления выделяется тепло.
А теперь вспомните про паспортную мощность НЧ-динамика. 100 Вт? Пожалуйста! 200 Вт — тоже не редкость.
При большом сигнале катушка такого динамика может разогреваться до 200 градусов, а его магнит - до 100 градусов. Не без помощи постоянной Стефана-Больцмана, конечно.
Нагрев звуковой катушки вызывает такое неприятное явление, как компрессия, когда за счет роста сопротивления при нагреве начинает снижаться чувствительность и ухудшаются другие электроакустические параметры излучателя.
Подобная деградация особо характерна для медного провода звуковой катушки, будь он чистотой 99% или 99,9999%. Нагрев же магнита чреват потерей его намагниченности. Причем в отличие от случая со звуковой катушкой тут тепловые последствия будут необратимыми и заметными на слух даже в условиях домашнего, а не концертного применения.
Исторически первым шагом в погоне за мощностью магнитного поля в излучателе стал электромагнит, то есть дополнительная обмотка вокруг керна, на которую подавался постоянный ток и которая повышала напряженность магнитного поля в зазоре магнитной цепи. В 30-е годы из сплава железа, алюминия, никеля и кобальта под названием альнико научились отливать удобной формы магниты, отлично подходившие для тогдашних динамиков, которые, напомню, использовались с ламповыми усилителями небольшой мощности и, соответственно, должны были иметь высочайшую чувствительность; к мощности особых требований не предъявлялось. Иными словами, в них были немыслимы температуры нагрева выше 50°. С появлением более мощных усилителей выяснилось, что альнико после нескольких циклов нагрева теряет намагниченность, к тому же из-за политической ситуации в бассейне реки Конго в конце 1970-х кобальт стал роскошью (за год его цена поднялась на 2000%), и магниты снова стали электромагнитными... Нет, не так, конечно. К счастью, с 1950-х годов стал использоваться порошок феррита бария (или стронция), который можно добавить в железный порошок (магнетит и другие оксиды железа), а затем запечь и отформовать. Получится дешевый и удобный ферритовый магнит. Он хорош всем: выносит нагрев и при старении сохраняет без ухудшения свои характеристики, кроме одной: его магнитная энергия оставляет желать лучшего, особенно если учесть, что в условиях реальной жизни электроакустического преобразователя лишняя масса никогда не приветствуется. Еще феррит не любит мороз, но для сферы High End это малосущественно...
В 1960-х годах в авангарде исследователей, искавших альтернативу альнико, долгое время оставался американский ученый Карл Стрнат, который придумал самарие-во-кобальтовые сплавы, но с возникновением дефицита кобальта его идеи устарели. В 1983 году General Motors, Sumitomo Corporation и Китайская академия наук вроде бы независимо друг от друга создали соединение неодим-железо-бор. Мощные редкоземельные магниты, имея крошечные размеры и колоссальную магнитную индукцию, заняли с тех пор трон наиболее эффективного материала для магнита излучателей. Делают их двумя способами: порошок из смеси металлов либо запекается в специальной печи под давлением (и при температуре 1200 градусов), либо впрыскивается в расплавленный полимер и затем формуется.
Неодимовые магниты подвержены коррозии, но это преодолимо. Они не любят нагрев даже больше, чем альнико. Но главная их проблема — цена, стремительно скакнувшая вверх с 2009 года. Дело в том, ч то 95% редкоземельных металлов добывается в Китае, а поскольку тамошней автомобильной промышленности они тоже нужны, то страна ввела квоты на экспорт. За 2011 год неодим подорожал к 5 раз. Сплав самария и кобальта прекрасно выдерживает перегрев, но он еще дороже. Так что редкоземельные магниты чаще всего встречаются в ВЧ-динамиках, а остальные по-прежнему верны ферритам.
Кстати, магниты поставляются на заводы по производству громкоговорителей ненамагниченными — иначе их было бы трудно перевозить.
И еще: магнитная полоса на кредитной карте сделана из феррита бария.
Наконец, знаете ли вы, какая часть электродинамического излучателя самая дорогая? Нет, не золотая катушка и не диффузор из японской бумаги, а магнит.
Исторический период | 1920 | 1930 | 1950 | 1960 | 1970 | 1980 | 1990-... |
Электро-магниты | |||||||
Литые магниты | |||||||
Железо-хром, сталь | |||||||
Сталь-кобальт (Япония, 1917) | |||||||
Альнико (Япония, 1930) тиконал и т.п. | |||||||
Самарий-кобальт (К. Стрнат, 1966-1972) | |||||||
Неодим-железо-бор (1983) | |||||||
Нитрид, карбид самария, железа (Sm2Fe17(N,C)x) | |||||||
Прессованные магниты | |||||||
Феррит-барий-стронций (Philips, 1952) |
ПРИКЛАДНАЯ ГЕОМЕТРИЯ
Перейдем к более скучному, но не менее важному предмету. Что делает магнитная цепь в излучателе, мы обсудили в предыдущей части руководства: она концентрирует магнитное поле в воздушном зазоре, в котором движется звуковая катушка.
Расположить магнит в магнитной цепи можно двумя основными способами, и в этих случаях он носит названия магнит кольцевой или керновый.
Поскольку в звуковой катушке течет переменный ток звуковой частоты, она будет двигаться в магнитном поле в воздушном зазоре в двух направлениях: вверх и вниз. И при движении вверх, и при движении вниз собственное электромагнитное поле катушки должно сталкиваться с симметричным постоянным магнитным полем. Если напряженность поля будет гулять, то искажения звукового сигнала, рождаемого нашим электроакустическим преобразователем, неизбежны.
![](https://img.audiomania.ru/images/content/kompend_audiomag_3_2013_003.jpg)

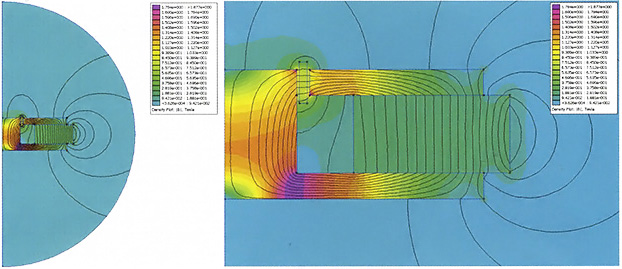

Распределение эквипотенциальных линий магнитного потока вокруг зазора (по материалам расчетного ПО FEMM 4.2)
Казалось бы, в небольшом по длине воздушном зазоре совсем нетрудно обеспечить равномерное магнитное поле.
Так и было бы, если бы магнитное поле хотело в этом зазоре оставаться. Ан нет — оно не хочет и из-за разброса магнитной проницаемости керна, воздуха и нижнего фланца норовит разбежаться по сторонам.

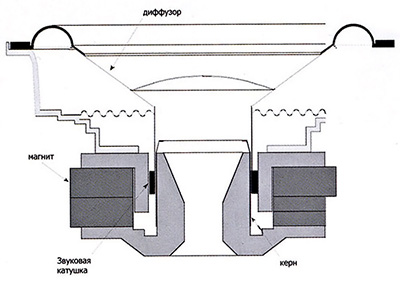

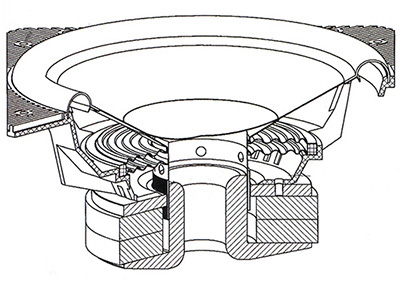

Для начала можно, например, изменить края керна у зазора, сделать их фигурными: с выемкой или выступом. Тогда магнитный поток стабилизируется и лучше сконцентрируется в зазоре. Это замечательно, но такое решение предъявляет более жесткие требования к качеству станочных работ и пресса, вбивающего керн в задний фланец.
![](https://img.audiomania.ru/images/content/kompend_audiomag_3_2013_004_.jpg)
![](https://img.audiomania.ru/images/content/kompend_audiomag_3_2013_005_001.jpg)
Чем уже зазор, тем больше полезный магнитный поток в витках катушки, но и здесь очевидны ограничения: если катушка начнет скрести по керну или переднему фланцу, о качестве звука можно забыть.
![]() |
![]() |
ДЛИНА ХОДА
Осталось, наконец, привлечь к делу звуковую катушку. Пока как некую теоретическую концепцию, без технологий и материалов. В НЧ-излучателе катушка должна двигать диффузор не с таким уж малым смещением — иначе не получить нужное звуковое давление на самых низких частотах. Чтобы сбалансировать равномерность и мощность магнитного потока при минимуме нелинейных искажений и максимуме отдачи, конструкторам динамиков приходится думать над соотношением высоты намотки катушки и высоты зазора. Есть два полярных способа выбрать это соотношение.
Намного шире распространен случай, когда высота катушки больше высоты зазора, поскольку сила поля (зависящая от произведения магнитной индукции в зазоре на длину катушки) будет явно больше, как и максимальное смещение катушки. Главное, чтобы при смещении число витков в зазоре оставалось таким же, как и в положении покоя, и тогда линейность преобразования сохраняется на должном уровне. Случай, когда высота катушки меньше высоты зазора, дает более высокую линейность, но лишь в узком диапазоне смещений. Масса звуковой катушки меньше, но поскольку произведение магнитной индукции в зазоре на длину катушки меньше, то меньше и чувствительность. Поэтому системы, у которых высота катушки меньше высоты зазора, встречаются редко.
ЗАКЛЮЧЕНИЕ
В общем заключительные выводы сводятся к тому, что однозначный вердикт тем или иным материалам, используемым в High End-динамиках, вынести нельзя, не углубившись в функции и особенности реализации (в том числе и в производстве) конструктивных узлов, в которых эти материалы применяются. В следующей части мы подробнее рассмотрим вопрос о материалах диффузоров и других элементов подвижной системы, а также поговорим о средне- и высокочастотных динамиках, которые пока остаются за пределами нашего с вами компендиума.
Подготовлено по материалам журнала "АудиоМагазин", №3 (110) 2013 г. www.audiomagazine.ru
